पीआईआर प्री-इंसुलेटेड एल्युमीनियम डक्ट शीट

अपने उत्कृष्ट उत्पादों और गुणवत्ता सेवाओं के लिए धन्यवाद, यूएनटी डक्ट चीन में अग्रणी पीर प्री {{0} इंसुलेटेड एल्यूमीनियम डक्ट शीट निर्माताओं और आपूर्तिकर्ताओं में से एक है। हमारे कारखाने से उच्च गुणवत्ता और अनुकूलित उत्पाद खरीदने के लिए आपका स्वागत है। हम आपको सर्वोत्तम सेवा और तेज़ डिलीवरी प्रदान करेंगे।

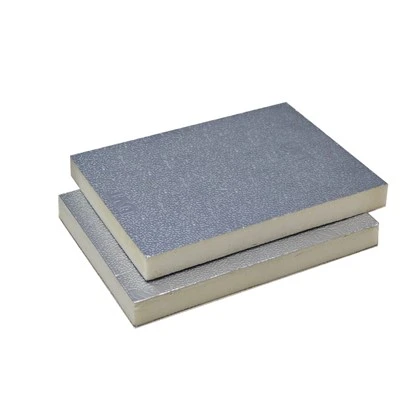

पीआईआर प्री-इंसुलेटेड एल्युमीनियम डक्ट शीटएक उच्च प्रदर्शन, मिश्रित सैंडविच पैनल है जिसे विशेष रूप से हीटिंग, वेंटिलेशन और एयर कंडीशनिंग (एचवीएसी) डक्टवर्क सिस्टम के लिए इंजीनियर किया गया है। यह अलग इन्सुलेशन परतों के साथ संयुक्त पारंपरिक धातु नलिकाओं के लिए एक आधुनिक विकल्प का प्रतिनिधित्व करता है।



पीआईआर प्री-इंसुलेटेड एल्युमीनियम डक्ट शीटइसमें तीन प्राथमिक परतें एक साथ जुड़कर एक एकल, कठोर शीट बनाती हैं।

कोर परत: कोर का निर्माण होता हैपॉलीआइसोसायन्यूरेट (पीआईआर)फोम, एक थर्मोसेट प्लास्टिक जो अपने बेहतर थर्मल प्रदर्शन और आग प्रतिरोधी गुणों के लिए जाना जाता है। इसकी विशेषता उच्च बंद सेल सामग्री (अक्सर लगभग 95%) है, जो उत्कृष्ट थर्मल इन्सुलेशन और कम नमी अवशोषण प्रदान करती है।

फेसिंग (सतह परतें): पीआईआर फोम कोर के दोनों किनारों को लेमिनेट किया गया हैअल्युमीनियम. अनुप्रयोग के आधार पर, बेहतर स्थायित्व के लिए एल्युमीनियम एक पतली पन्नी (उदाहरण के लिए, 60 से 80 माइक्रोन) या मोटी शीट (उदाहरण के लिए, 200 माइक्रोन या अधिक) के रूप में हो सकता है। विशिष्ट परियोजना आवश्यकताओं के लिए ब्लैक एल्युमीनियम फ़ॉइल या प्री{9}}पेंटेड गैल्वेनाइज्ड स्टील (जीआई) जैसे विशेष विकल्प भी उपलब्ध हैं।

ऊर्जा दक्षता एवं संघनन नियंत्रण:

एकीकृत पीआईआर कोर पूरे डक्ट रन के साथ निरंतर थर्मल इन्सुलेशन प्रदान करता है। यह नाटकीय रूप से थर्मल नुकसान को कम करता है और डक्ट सतह पर संघनन (पसीना) को रोकता है, जिससे अतिरिक्त बाहरी इन्सुलेशन आवरण की आवश्यकता समाप्त हो जाती है।

हल्का और त्वरित इंस्टालेशन:

ये चादरें पारंपरिक धातु नलिकाओं की तुलना में काफी हल्की हैं। इन्हें पैनलों को काटने, मोड़ने और चिपकाने से बनाया जाता है, जो एक "एकल फिक्स" प्रक्रिया है जिसके लिए किसी भारी मशीनरी या अलग इन्सुलेशन स्थापना की आवश्यकता नहीं होती है, जिससे परियोजना तेजी से पूरी होती है।

स्वच्छता एवं स्थायित्व:

चिकनी, गैर-छिद्रपूर्ण एल्यूमीनियम फेसिंग एक स्वच्छ सतह प्रदान करती है जो माइक्रोबियल विकास का समर्थन नहीं करती है, साफ करना आसान है, और जंग का प्रतिरोध करती है। यह सिस्टम को साफ़-सफ़ाई कक्षों, अस्पतालों और फार्मास्युटिकल सुविधाओं के लिए आदर्श बनाता है।

संरचनात्मक अखंडता:

कठोर पीआईआर फोम कोर डक्ट प्रणाली को उच्च संपीड़न और झुकने की शक्ति प्रदान करता है, जिससे यह निर्दिष्ट हवा के वेग (आमतौर पर 13-20 मीटर/सेकेंड) और ऑपरेटिंग दबाव का सामना करने की अनुमति देता है।



एयर डक्ट कैसे बनाएंपीआईआर प्री-इंसुलेटेड एल्युमीनियम डक्ट शीट



शीटों को कार्य स्थल पर फ्लैट पैनल के रूप में वितरित किया जाता है। फिर फैब्रिकेटर उन्हें वायु नलिकाओं में बदलने के लिए एक सरल प्रक्रिया का उपयोग करते हैं:

ट्रेसिंग एवं कटिंग: फ्लैट शीट को एक विशेष कटर या सीएनसी मशीन का उपयोग करके डक्ट डिजाइन लेआउट के अनुसार स्कोर किया और काटा जाता है।

ग्रूविंग एवं फोल्डिंग: V- आकार के खांचे मोड़ रेखाओं पर काटे जाते हैं, जिससे कठोर पैनल को एक आयताकार डक्ट आकार में सटीक रूप से मोड़ा जा सकता है।

चिपकाना और सील करना: डक्ट बनाने के लिए मुड़े हुए फ्लैप को एक साथ चिपका दिया जाता है। फिर जोड़ों, कोनों और सीमों को हवा की जकड़न सुनिश्चित करने के लिए विशेष एल्यूमीनियम टेप और सीलेंट से सील कर दिया जाता है।

सुदृढीकरण: बड़े नलिकाओं या उच्च दबावों के लिए, संरचना को मजबूत करने के लिए बाहरी प्रोफाइल या फ्लैंज जोड़े जाते हैं।

1. अंकन

2. काटना

3. गोंद लगाना

4. तह

5. टेपिंग

6. प्रोफाइल लगाना

7. सिलिकॉन सीलेंट लगाना

8. सुदृढीकरण
